中国创新:1+1=1 会在空间站上“行走”的机械臂

11月8日,中国航天员翟志刚、王亚平安全返回天和核心舱,神舟十三号航天员乘组第一次出舱活动取得圆满成功。此次出舱活动中,航天员顺利完成机械臂级联装置安装工作,为后续实现“擎天巨臂”组合打下基础。


接连两臂,完成“1+1=1”

机械臂级联装置由双臂组合转接件和悬挂装置组成,是空间站机械臂实现组合动作的关键装备。其中,双臂组合转接件更是被空间站型号研制人员形象地比喻为“宇宙级机械臂转接头”。






空间站机械臂由中国航天科技集团五院抓总研制,是中国航天事业发展的新领域之一,融合了机、电、热、控制、光学等多个专业,这也更加凸显了双臂组合转接件的研制难度。随着中国空间站建设顺利推进,双臂组合转接件将帮助两个形态截然不同的机械臂完成转接,保证组合机械臂具备承载更大载荷进行大范围转移的能力。






据航天科技集团五院空间站机械臂飞控负责人高升介绍,空间站机械臂由核心舱机械臂(大臂)和“问天”实验舱机械臂(小臂)组成。按照空间站关键技术验证及建造阶段的任务规划,实验舱机械臂将随“问天”实验舱一起发射入轨,并将在太空中与核心舱机械臂完成“大小臂在轨组合”的操作,而实现组合的关键装置就是双臂组合转接件。由于长度为10米的核心舱机械臂和长度为5米的实验舱机械臂“体型”差异较大,因此端口设计也有较大差别。





如何做好两个机械臂的对接,实现“1+1=1”的效果,完成适应性强、操作难度更大的任务,对研制团队来说是一个巨大的创新难题。

为此,航天科技集团五院的研制团队一次次开展方案论证、进行设计优化,将小小的“宇宙级机械臂转接头”从创意变成了“四两拨千斤”的科技神器。它不仅有助于完成两个机械臂的接口互连,更实现了两者间电气和信息互通,在恶劣的太空环境中安全打通两个机械臂之间的“任督二脉”。







完成任务,收“刀”回“鞘”



在机械臂级联装置安装过程中,首先安装在核心舱舱壁上的悬挂装置带有巧妙的抱爪结构,用于捕获和存放双臂组合转接件,并为它提供供电保证。完成悬挂装置安装后,航天员翟志刚轻推双臂组合转接件进入卡口位置,悬挂装置在指令遥控下,通过抱爪结构准确地将转接件抓住,并将其“拥入怀中”。

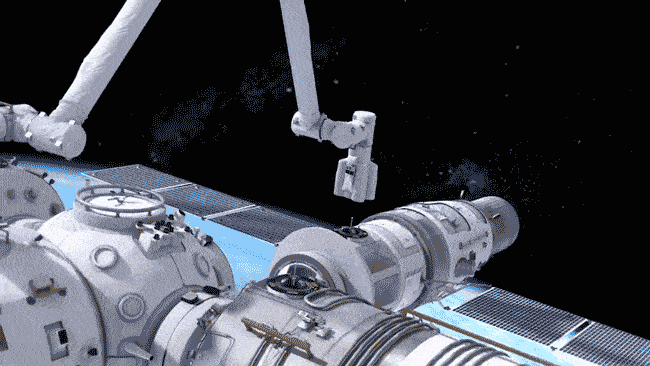

那么,双臂组合转接件和悬挂装置到底是什么关系呢?据航天科技集团五院空间站机械臂悬挂装置主管设计师高翔宇介绍,双臂组合转接件好比“刀剑”,悬挂装置则好比“刀鞘”。未来,当两个空间站机械臂开展对接工作时,核心舱机械臂(大臂)将主动探向双臂组合转接件,通过末端视觉相机识别靶标,将其从悬挂装置上精准取出,进而完成与“问天”实验舱机械臂的组合,形成更长、更稳定的灵巧型空间机器人。






“届时,空间站机械臂可达范围直接拓展为14.5米,活动范围可直接覆盖空间站三个舱段,随时实现对空间站舱体表面的巡检。” 高翔宇说,同时,机械臂在组合对接状态下完成在轨任务后,又要重新分为大小机械臂两个部分,此时双臂组合转接件自然是收“刀”入“鞘”,由核心舱机械臂主动将双臂组合转接件重新放回悬挂装置中。

“未来,在空间站完成三舱组合后,航天员出舱任务大部分将由组合臂的形式完成。”航天科技集团五院空间站机械臂双臂组合转接件主管设计师朱超说。
